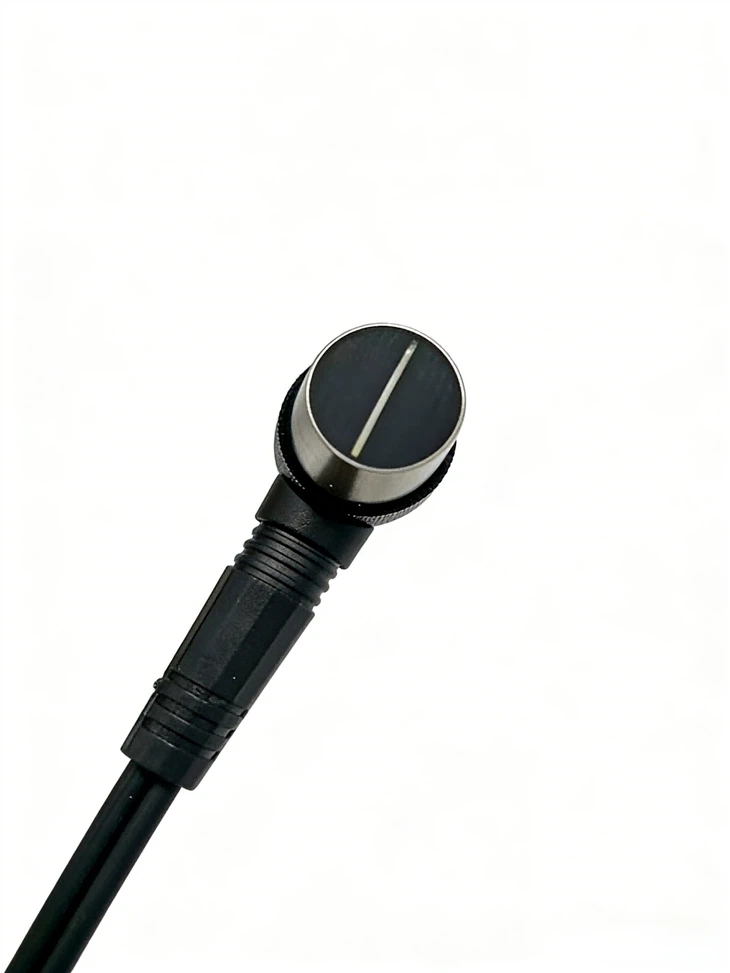

Dwuelementowa sonda kontaktowa UT 2 MHz do ultradźwiękowego defektoskopu butli z gazem

Szczegóły

Sonda kontaktowa UT z podwójnym-elementem 2 MHz do ultradźwiękowego wykrywania wad butli z gazem ma wysoką kompatybilność z głównymi urządzeniami do badań NDT dostępnymi na rynku; dzieje się tak dlatego, że ma ustandaryzowane interfejsy przyłączeniowe i konstrukcję modułową. Nie ma potrzeby stosowania skomplikowanych modyfikacji ani niestandardowych adapterów. Poza tym nasz zespół techniczny może udzielić Ci pomocy w zakresie szczegółowej dokumentacji protokołu interfejsu i wskazówek dotyczących dostosowywania parametrów niestandardowych, co umożliwi szybkie dopasowanie sondy UT do nowego urządzenia hosta konfiguracji. Całe to wsparcie pozwoli zaoszczędzić cykl badawczo-rozwojowy i koszty integracji Twojego urządzenia, ale przyspieszy wprowadzenie Twojego rozwiązania NDT na rynek. Niezależnie od tego, czy reprezentujesz agencję testującą poszukującą niezawodnego narzędzia kontrolnego, czy też jesteś producentem opracowującym nowe urządzenie do wykrywania defektów, dwu-krystaliczna sonda UT o częstotliwości 2 MHz zapewnia precyzyjną detekcję i-bezproblemową kompatybilność, co czyni ją niezawodnym partnerem.

Klasyfikacja produktów

Sonda UT

Share to

Wyślij zapytanie

Opis produktów

Dual crystal UT probe Dual element UT probe 2 MHz Contact UT Probe

Dwuelementowa sonda stykowa UT 2 MHz do ultradźwiękowego wykrywania wad butli z gazem ma konstrukcję dwuelementową, jedna służy do wysyłania sygnałów, a druga do ich odbierania. Konstrukcja dwuelementowa może zmniejszyć martwe obszary podczas wykrywania butli z gazem w porównaniu z sondą kontaktową elementu sygnałowego. Pokonuje ona ograniczenia sond jedno-krystalicznych w pokryciu martwego obszaru i znacznie poprawia dokładność wykrywania. W ramach tej konstrukcji sonda kontaktowa może osiągnąć-bliską precyzję pola wynoszącą 0,15 mm i rozdzielczość 0,1 mm, co zapewnia identyfikację wszelkich najdrobniejszych wad.

Dwuelementowa sonda kontaktowa UT 2 MHz do ultradźwiękowego wykrywania wad butli z gazem ma doskonałą kompatybilność materiałową, dzięki czemu może wykrywać szeroką gamę materiałów stalowych w zakresie grubości 3,0-600 mm i żeliwa szarego (HT200) o grubości 40 mm lub mniejszej. Szeroka kompatybilność pozwala na zaspokojenie potrzeb w zakresie wykrywania różnych komponentów materiałowych butli gazowych.

Dwuelementowa sonda kontaktowa UT 2 MHz do ultradźwiękowego wykrywania wad butli z gazem ma dodatkową konstrukcję warstwy dopasowującej, co znacznie upraszcza proces dopasowywania pomiędzy sondą a urządzeniem głównym. Projektant nie będzie potrzebował ogromnego czasu ani ogromnej pracy, aby dokonać obszernej regulacji parametrów hosta, zmniejszając trudność obsługi i poprawiając wydajność pracy.

Poza tym sonda kontaktowa została zaprojektowana ze złączami LEMO 00, które mają szeroką kompatybilność z różnymi hostami ultradźwiękowego wykrywania wad. Ta uniwersalna konstrukcja interfejsu pozwala zaoszczędzić dużo czasu na dostosowywanie projektu hosta i dopasowywania sond, ale zwiększa ogólną wygodę i praktyczność systemu detekcji.

Specyfikacja produktów

Nr artykułu: SE-0290

Typ: dwuelementowa sonda kontaktowa UT-

Częstotliwość ultradźwiękowa: 2 MHz

Średnica sondy: 12 mm

Dokładność: 0,15 mm

Rozdzielczość: 0,1 mm

Zastosowanie produktów

Zakres pomiarowy: 3,0 mm-600,0 mm (stal) / 40 mm lub mniej (stal szara HT200)

Używany do pomiaru materiałów-gruboziarnistych, takich jak żeliwo

Raport z testu

Contact UT probe

Często zadawane pytania

P: Do jakich materiałów nadaje się ta jednoelementowa sonda UT 2 MHz? Czy może testować materiały-gruboziarniste, takie jak żeliwo?

Odp.: Tak, ta sonda jest specjalnie zoptymalizowana do materiałów-gruboziarnistych, takich jak żeliwo.
Częstotliwość 2 MHz równoważy głębokość penetracji i stabilność sygnału, skutecznie redukując tłumienie sygnału spowodowane rozpraszaniem granic ziaren w materiałach-gruboziarnistych, zapewniając niezawodne wyniki wykrywania defektów.

P: Jaka jest precyzja wykrywania i rozdzielczość tej sondy? Czy potrafi wykryć drobne wady butli z gazem?

Odp.: Ta sonda ma dokładność wykrywania 0,15 mm i rozdzielczość 0,1 mm. Może dokładnie identyfikować małe defekty, takie jak mikro-pęknięcia, anomalie w grubości ścianek i wady szwów spawalniczych w butlach gazowych.

P: Dlaczego do wykrywania butli z gazem warto wybrać sondę o częstotliwości 2 MHz zamiast wyższych częstotliwości, takich jak 5 MHz lub 10 MHz?

Odp.: Wyższe częstotliwości (np. 5 MHz/10 MHz) mają większą rozdzielczość, ale słabszą penetrację, która nie może skutecznie przejść przez grube ścianki butli z gazem. Częstotliwość 2 MHz zapewnia wystarczającą głębokość penetracji przy zachowaniu wysokiej dokładności detekcji, idealnie pasującej do zakresu grubości większości zastosowań przemysłowych.
